深入认识Hadoop

1. Hadoop概述

Apache Hadoop是一个开源的分布式计算框架，专为处理超大规模数据集而设计。其核心思想源自Google的两篇经典论文：《Google File System》和《MapReduce: Simplified Data Processing on Large Clusters》。Hadoop的核心优势在于：

  • 高容错性：自动处理节点故障，数据自动备份

  • 高扩展性：支持从单机到数千节点的无缝扩展

  • 成本效益：可在普通商用硬件上运行，无需昂贵专用设备

  • 批处理能力：擅长处理离线大数据分析任务

Hadoop的核心由两大组件构成：HDFS（Hadoop Distributed File System） 负责分布式存储，MapReduce 负责分布式计算。随着生态发展，又衍生出YARN（资源管理）、Hive（数据仓库）、Spark（内存计算）等丰富组件。

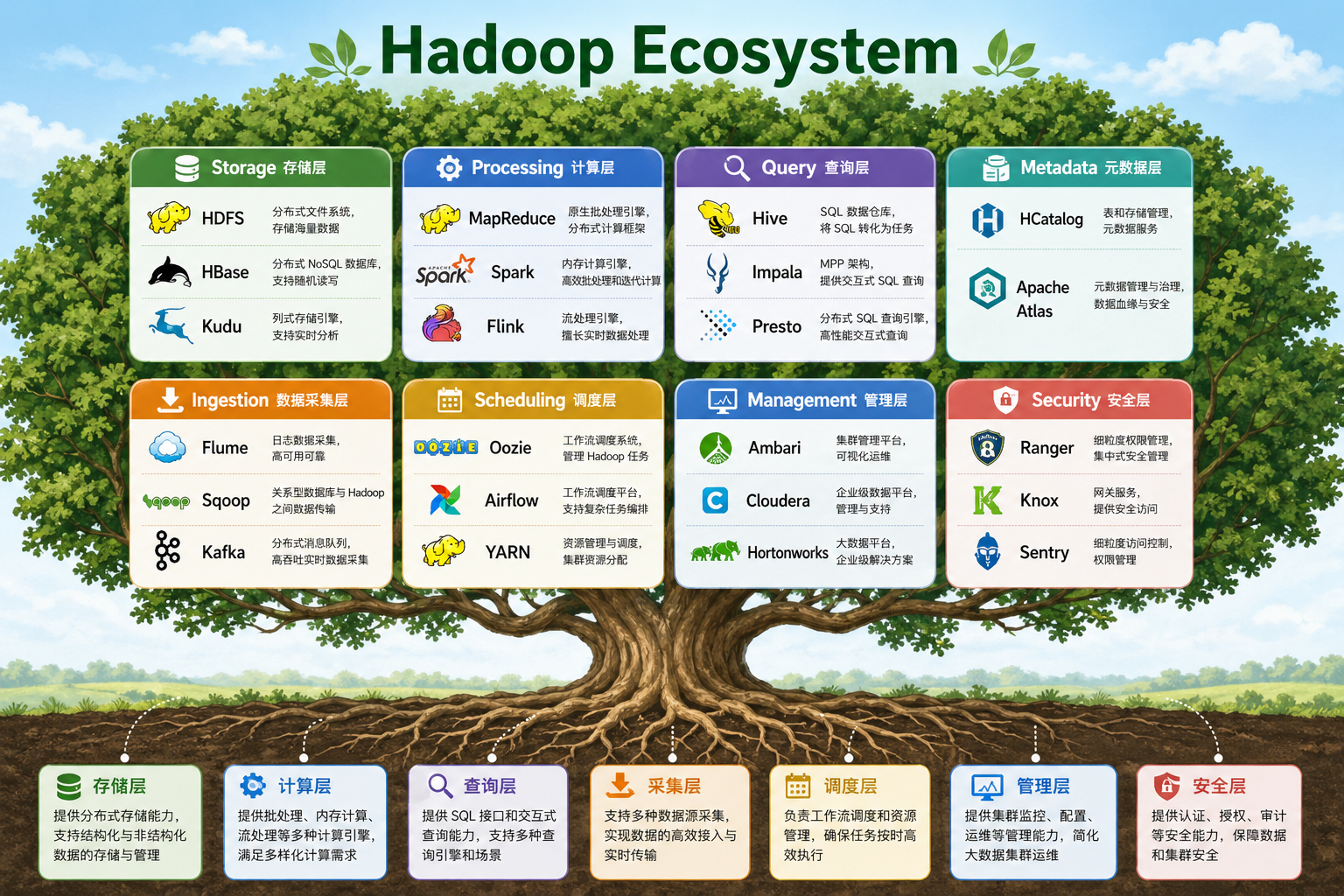

2. Hadoop生态图与介绍

Hadoop生态系统如同一棵枝繁叶茂的大树，各组件各司其职又紧密协作：

  • 存储层：HDFS作为核心分布式文件系统，HBase提供NoSQL数据库能力，Kudu支持实时分析

  • 计算层：MapReduce是原生批处理引擎，Spark提供内存计算加速，Flink擅长流处理

  • 查询层：Hive将SQL转化为MapReduce/Spark任务，Impala/Presto提供交互式查询

  • 管理层：YARN负责资源调度，Ambari提供集群管理界面

  • 安全层：Ranger实现细粒度权限控制，Knox提供网关安全

3. HDFS概述

HDFS（Hadoop Distributed File System）是Hadoop的核心组件之一，专为海量数据存储而设计的分布式文件系统。其设计目标包括：

  • 高吞吐量：优先考虑数据访问的吞吐量而非低延迟

  • 大文件支持：擅长存储GB到TB级别的大文件

  • 流式数据访问：一次写入、多次读取的访问模式

  • 硬件容错：自动处理节点故障，数据多副本存储

HDFS采用主从架构（Master/Slave），由一个NameNode（主节点）和多个DataNode（从节点）组成。NameNode负责管理文件系统的元数据，DataNode负责存储实际的数据块。

4. 三类节点介绍：NameNode、DataNode、SecondaryNameNode

4.1 NameNode：文件系统的"大脑"

NameNode是HDFS的主节点，负责管理整个文件系统的命名空间和元数据。其核心职责包括：

  • 元数据管理：维护文件系统树及所有文件和目录的元数据

  • 块管理：记录每个文件被分割成哪些数据块，以及这些块存储在哪些DataNode上

  • 客户端请求处理：处理所有来自客户端的文件系统操作请求

  • DataNode监控：通过心跳机制监控DataNode的健康状态

关键特性：

  • 元数据存储在内存中，提供快速访问

  • 持久化元数据到磁盘（fsimage + edits log）

  • 单点故障风险（在非HA架构中）

  • 通常部署在高配置服务器上（大内存、SSD）

4.2 DataNode：数据存储的"工人"

DataNode是HDFS的从节点，负责实际的数据存储和读写操作。每个DataNode管理其本地文件系统上的数据块。主要职责包括：

  • 数据块存储：以文件形式在本地磁盘存储数据块

  • 数据读写：处理客户端的读写请求，执行实际的I/O操作

  • 数据复制：根据NameNode指令，在不同DataNode间复制数据块

  • 心跳与块报告：定期向NameNode发送心跳和块报告

关键特性：

  • 通常部署在大量普通商用服务器上

  • 每个数据块默认3个副本（可配置）

  • 支持数据本地性（Data Locality）：计算任务优先调度到数据所在的节点

  • 资源需求相对均衡（CPU、内存、磁盘、网络）

4.3 SecondaryNameNode：元数据的"守护者"

SecondaryNameNode（SNN）常被误解为NameNode的热备份，但实际上它是检查点节点，主要职责是定期合并NameNode的元数据，防止edits log文件过大。关键功能包括：

  • 定期检查点：合并fsimage和edits log，生成新的fsimage

  • 减少重启时间：大幅缩短NameNode重启时需要重放edits log的时间

  • 元数据备份：在NameNode故障时，可提供最近一次检查点的元数据

重要澄清：

  • SNN不是NameNode的热备份，不能自动接管NameNode服务

  • 在Hadoop 2.x+的HA架构中，SNN的部分功能被Standby NameNode取代

  • SNN应部署在独立服务器上，配置与NameNode相当的内存

5. NameNode与DataNode的交互原理

NameNode与DataNode的交互是HDFS稳定运行的核心，主要通过两种机制实现：心跳机制和块报告机制。

5.1 心跳机制（Heartbeat）

交互频率：DataNode每3秒向NameNode发送一次心跳

交互内容：

  • DataNode向NameNode报告存活状态

  • 汇报当前存储的块数量、磁盘使用情况

  • 报告当前执行的任务状态（如复制、删除操作）

  • 接收NameNode下发的指令（如复制块、删除块等）

故障检测：

  • NameNode在10分钟内未收到心跳，将DataNode标记为Dead

  • 触发副本恢复流程，确保数据可靠性

5.2 块报告机制（BlockReport）

交互频率：

  • 初始注册时发送完整块报告

  • 每小时发送一次周期性块报告

  • 支持增量块报告（Hadoop 2.4+）

交互内容：

  • DataNode向NameNode报告其存储的所有数据块列表

  • 包含块ID、生成时间戳、长度等信息

  • NameNode验证块信息，更新元数据

优化策略：

  • 增量报告：只报告自上次报告以来新增或变更的块

  • 分阶段报告：避免所有DataNode同时发送报告造成NameNode压力

5.3 交互流程示例

sequenceDiagram participant DN as DataNode participant NN as NameNode %% ================= 正常运行 ================= rect rgb(200, 255, 200) Note over DN,NN: 正常运行阶段 loop 每3秒 DN->>NN: 心跳(Heartbeat) NN-->>DN: 返回指令（如有） end loop 每1小时 DN->>NN: 块报告(Block Report) NN-->>DN: 确认接收 NN->>NN: 更新元数据 end end %% ================= 异常情况 ================= rect rgb(255, 220, 220) Note over DN,NN: 异常处理阶段（心跳超时） DN -x NN: 心跳丢失（超过10分钟） NN->>NN: 标记 DataNode 为 Dead NN->>NN: 从可用节点选择副本源 NN->>DN: 调度副本恢复任务（复制数据块） end

6. NameNode与SecondaryNameNode的交互原理

NameNode与SecondaryNameNode的交互围绕检查点（Checkpoint） 过程展开，这是一个异步的元数据合并过程。

6.1 检查点触发条件

  • 时间间隔：默认每1小时（可配置）

  • 事务数量：当edits log中事务数达到阈值（默认100万）

  • 手动触发：管理员通过命令强制执行

6.2 检查点详细流程

阶段1：请求与准备

  • NameNode暂停新的写操作（短暂阻塞）

  • SNN向NameNode发起检查点请求

阶段2：数据拉取

  • SNN从NameNode下载最新的fsimage文件

  • SNN从NameNode下载当前的edits log文件

阶段3：合并处理

  • SNN将fsimage加载到内存

  • 重放edits log中的所有操作

  • 生成新的fsimage文件（fsimage.ckpt）

阶段4：数据回传

  • SNN将新的fsimage.ckpt上传回NameNode

  • NameNode用新镜像替换旧镜像

  • 清空edits log，开始新的事务记录

阶段5：服务恢复

  • NameNode恢复正常的读写服务

  • SNN记录检查点完成时间

6.3 关键配置参数

# 检查点时间间隔（秒）
dfs.namenode.checkpoint.period: 3600

# 基于事务数量的检查点
dfs.namenode.checkpoint.txns: 1000000

# SNN临时目录
dfs.namenode.checkpoint.dir: /data/hadoop/secondary

# SNN HTTP地址
dfs.namenode.secondary.http-address: 0.0.0.0:50090

6.4 常见误区澄清

  • 误区1：SNN是NameNode的热备份
    真相：SNN只负责元数据合并，不能自动接管NameNode服务

  • 误区2：SNN可以防止数据丢失
    真相：SNN只备份元数据，不备份实际数据块

  • 误区3：SNN在HA架构中已无用
    真相：在HA架构中，Standby NameNode也执行检查点，但SNN仍可作为额外保障

7. 三节点交互原理全景图

7.1 交互关系概览

sequenceDiagram participant DN as DataNode participant NN as NameNode participant SNN as SecondaryNameNode %% ================= 正常运行 ================= rect rgb(200, 255, 200) Note over DN,NN: 正常运行阶段 loop 每3秒 DN->>NN: 心跳 (Heartbeat) NN-->>DN: 返回指令（复制/删除Block等） end loop 每1小时 DN->>NN: 块报告 (Block Report) NN-->>DN: 确认接收 NN->>NN: 更新元数据（Block映射） end end %% ================= 检查点机制 ================= rect rgb(200, 220, 255) Note over NN,SNN: 检查点（Checkpoint）流程 NN->>NN: 达到检查点触发条件（时间/日志大小） SNN->>NN: 请求 fsimage + edits NN-->>SNN: 返回 fsimage 和 edits log SNN->>SNN: 合并 fsimage + edits Note over SNN: 生成新的 fsimage（Checkpoint） SNN-->>NN: 推送新的 fsimage NN->>NN: 替换旧 fsimage NN->>NN: 清空 edits log end %% ================= 故障恢复 ================= rect rgb(255, 220, 220) Note over DN,NN: 故障恢复流程 DN -x NN: 心跳超时（>10分钟） NN->>NN: 标记 DataNode 为 Dead NN->>NN: 扫描受影响的数据块 NN->>DN: 调度副本复制任务（到其他DN） Note over NN,DN: 选择健康节点复制缺失Block DN-->>NN: 上报复制完成 NN->>NN: 更新元数据 Note over NN: 集群恢复副本数一致 end

7.2 核心交互流程

正常运行时：

  1. DataNode每3秒向NameNode发送心跳

  2. NameNode监控DataNode状态，下发指令

  3. DataNode每小时向NameNode发送块报告

  4. NameNode更新元数据，确保数据一致性

检查点触发时：

  1. NameNode根据配置触发检查点

  2. SNN从NameNode拉取fsimage和edits log

  3. SNN合并生成新的fsimage

  4. SNN将新fsimage推回NameNode

  5. NameNode替换旧镜像，清空edits log

故障恢复时：

  1. NameNode检测到DataNode心跳超时

  2. NameNode标记DataNode为Dead

  3. NameNode扫描受影响的数据块

  4. NameNode调度其他DataNode复制缺失副本

  5. 数据恢复完成后，集群重新达到稳定状态

7.3 性能优化建议

NameNode优化：

  • 配置足够内存（每百万文件约需1GB内存）

  • 使用SSD存储元数据文件

  • 启用HA架构避免单点故障

  • 调整心跳间隔和检查点频率

DataNode优化：

  • 使用RAID 0或JBOD配置磁盘

  • 优化网络配置，确保万兆网络

  • 合理设置副本数（通常3副本）

  • 避免小文件存储，合并小文件

SecondaryNameNode优化：

  • 部署在独立高配服务器上

  • 配置与NameNode相当的内存

  • 调整检查点频率，避免影响集群性能

  • 定期监控检查点执行时间

8. 结语与实践思考

通过本次深度调研，对Hadoop HDFS的核心架构与交互原理有了全面认识。在项目落地过程中，应特别关注以下几点：

  • 架构设计：采用HA架构避免NameNode单点故障，SNN作为额外保障

  • 性能调优：根据业务特点调整副本数、块大小、检查点频率等参数

  • 监控体系：构建完整的监控告警体系，实时跟踪节点状态与性能指标

  • 运维规范：制定标准化的集群维护流程，包括扩容、升级、故障处理等

Hadoop作为大数据领域的基石技术，其设计理念与架构思想对理解现代分布式系统具有重要价值。虽然随着云原生技术的发展，部分场景可能被对象存储替代，但HDFS在需要强一致性、低延迟访问的场景中仍有不可替代的优势。
